無縫鋼管p91焊接工藝
4.1 預熱溫度的選擇
P91鋼的Ms點約為400℃，預熱溫度一般選在200～250℃。預熱溫度不能太高，否則接頭冷卻速度降低，可能在焊接接頭中引起晶界處碳化物析出和形成鐵素體組織，從而大大降低該鋼材焊接接頭在室溫時的沖擊韌性。預熱溫度的下限從哈爾濱鍋爐廠所做過的插銷試驗可得到很好的說明。
插銷試棒采用P91鋼，直徑8 mm,深0.5 mm，底板采用13CrMo鋼，厚20 mm，試驗在不預熱、預熱150℃、預熱200℃、預熱250℃條件下進行。焊條采用J707。焊接電流為165～170 A，電弧電壓為21～267 V，試驗結果如 由上述試驗結果知，在不預熱條件下，P91鋼焊接接頭的臨界應力為176.4 MPa；預熱150℃時，臨界應力為354.8 MPa，為P91鋼常溫屈服極限415 MPa的85.4%；預熱200℃以上時，臨界應力大于460 MPa，超過了P91鋼常溫屈服極限。由此，為避免P91鋼焊接時產生冷裂紋，預熱溫度必須不低于200℃，德國規定預熱溫度為180～250℃，美國CE公司規定預熱溫度為120～205℃。
4.2 層間溫度的選擇
層間溫度不得低于預熱溫度下限，但如同預熱溫度的選取一樣，層間溫度也不能過高。P91焊接時層間溫度一般控制在200～300℃。法國規定：層間溫度不超過300℃。美國規定：層間溫度可位于170～230℃之間。

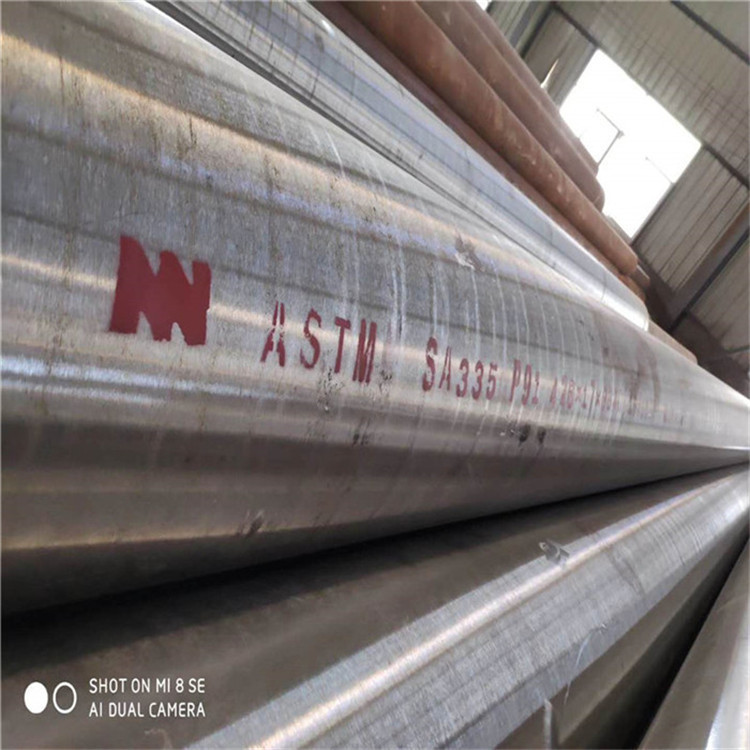

無縫鋼管p91相當于國標10Cr9Mo1VNb。
T91／P91(10Cr9Mo1VNb)
特點：
不僅具有高的抗氧化性能和抗高溫蒸汽腐蝕性能，而且還具有良好的沖擊韌性和高而穩定的持久塑性及熱強性能。在使用溫度低于620℃時，其許用應力高于奧氏體不銹鋼。在550℃以上，推薦的設計許用應力約為T9和2.25Cr-1Mo鋼的兩倍。
|
